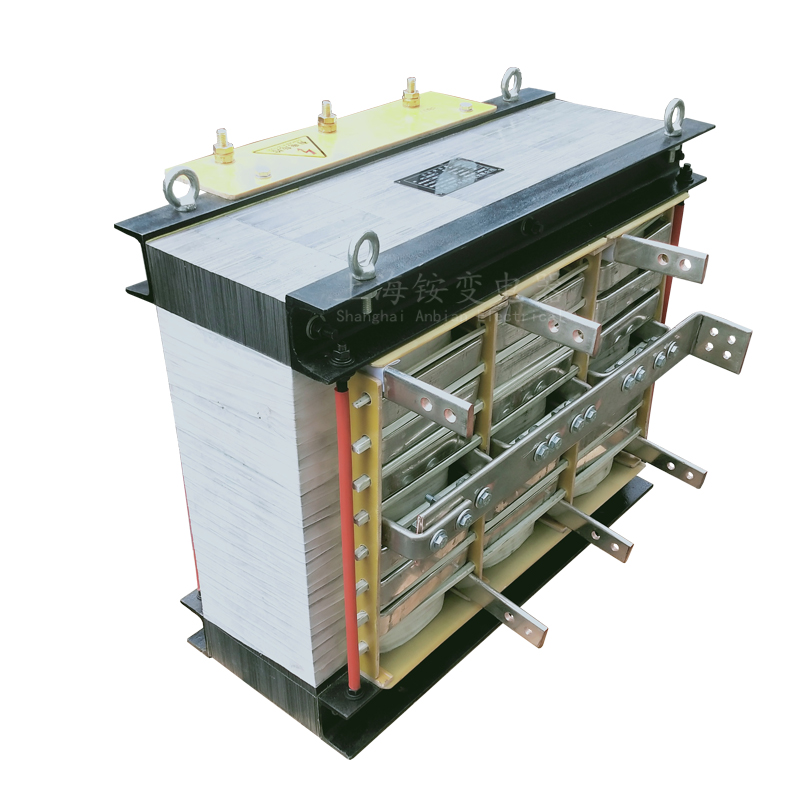

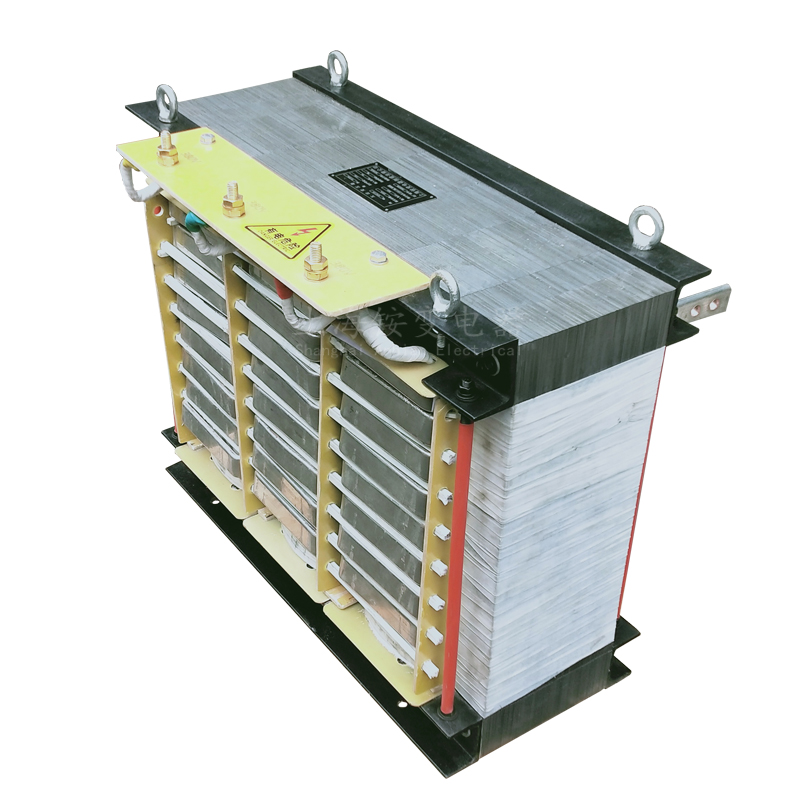

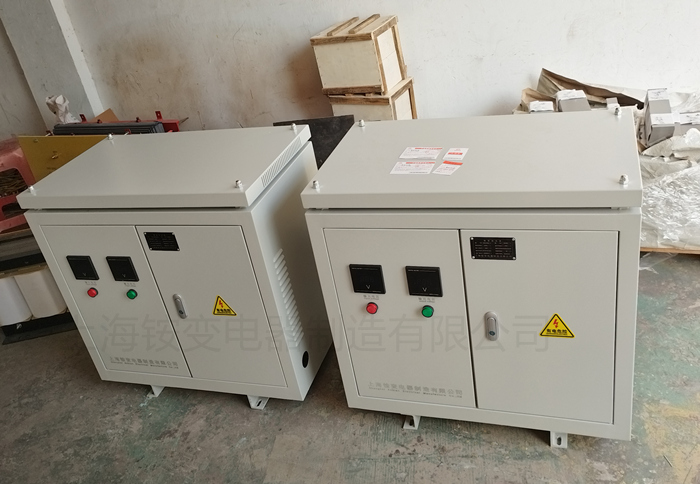

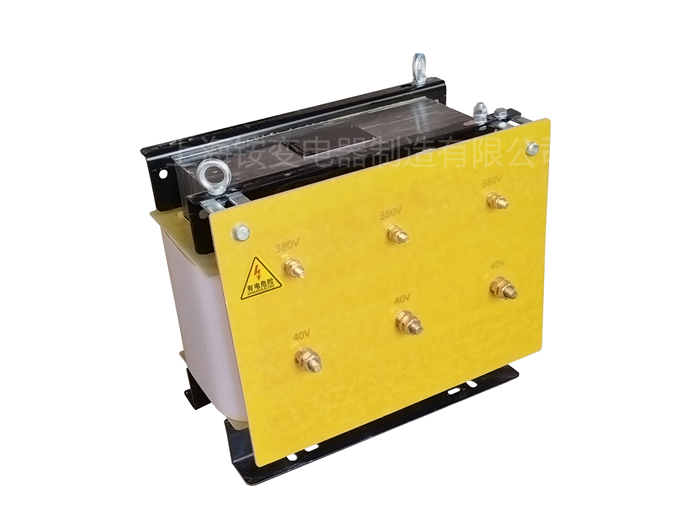

三相五柱六相雙反星形變壓器工作原理

三相五柱雙反星形變壓器主要用于低壓大電流可控硅整流電路中，三相五柱式雙反星形變壓器由于兩旁軛的存在，可以省去平衡電抗器，達到使兩組三相半波整流電路并聯工作的目的，整流后的波形和三相橋式一樣，為6脈波，由于省去了平衡電抗器，由三相五柱式雙反星形變壓器構成的設備更加簡化、合理和經濟。

三相五柱雙反星形變壓器由于兩旁軛的存在，使得鐵芯框中的三倍頻諧波磁通或不對稱分量中的零序磁通可從旁軛通過，而不必通過螺桿、夾件等結構件成回路，從而有效降低了變壓器的零序阻抗，減少了設備使用過程中產生的零序損耗，降低了這些結構件上的附加損耗；同時使得上鐵軛和下鐵軛中的磁通量大大低于鐵芯柱中磁通量，有效降低了鐵芯框的高度，節省了設備所占空間。

三相五柱雙反星形整流變壓器鐵芯選用優質晶粒取向冷軋硅鋼片，鐵芯柱和鐵軛為多級階梯迭積的圓截面或矩形截面。在上、下鐵軛的兩側利用槽鋼作為夾件，通過夾軛螺桿以達到夾緊鐵芯的目的。
繞組采用Y/Yx2聯接方式，能有效濾除隔離電網諧波。
采用雙反星形接線方式整流，能發揮變壓器較大轉換及使用效率。
絕緣等級為F級和H級。

該產品完全能滿足水電部頒發的《電力系統諧波管理規定》的要求。具有帶負載能力強，結構合理、效率高，能耗低、溫升低、噪音小等特點。


應用場合
電化學行業
電化學工業是應用整流變壓器較多的行業。電解有色金屬化合物以制取鋁、鎂、銅及其它金屬；電解食鹽以制取氯堿；電解水以制取氫和氧。

傳動用直流電源
這一類整流變壓器主要用于電力傳動中的直流電機供電，如軋鋼電機的電樞和勵磁。

電鍍用或電加工用直流電源
整流變壓器額定直流負載電壓為數伏至數十伏，電流大至數萬安培。

勵磁用直流電源
用于同步電機作勵磁用。

充電用直流電源
一般用于蓄電池充電。



主要參數特性
1.輸入電壓：額定電壓380v±10%。
2.輸出電壓：客戶指定電壓（空載）。
3.電源相數: 三相
4.額定功率：任意，客戶指定。
5.頻率范圍：50－60Hz。
6.繞組形式：雙反星形。
7.冷卻方式：自冷。
8.效率：≥98%。
9.波形失真：無附加波形失真。
10.可長期連續無人值守工作。
11.絕緣電阻：≥50MΩ。
12.電氣強度；工頻正弦電壓3KV歷時1分鐘無擊穿及閃絡現象。

使用條件
1、海拔高度不超過2000米，周圍介質溫度不高于40℃、不低于-30℃。超過以上正常使用條件時，應按國家標準GB6450-86作相應的定額調整。
2、空氣相對濕度不大于90%（溫度為20℃±5℃時）。
3、沒有導電塵埃和足以破壞金屬及絕緣的腐蝕氣體或蒸氣場所。
4、沒有劇烈震動和顛簸且垂直傾斜度不超過5度的場所。
5、不能發生火災或爆炸、危險的場所。
